LSA-GF光伏逆控一体机

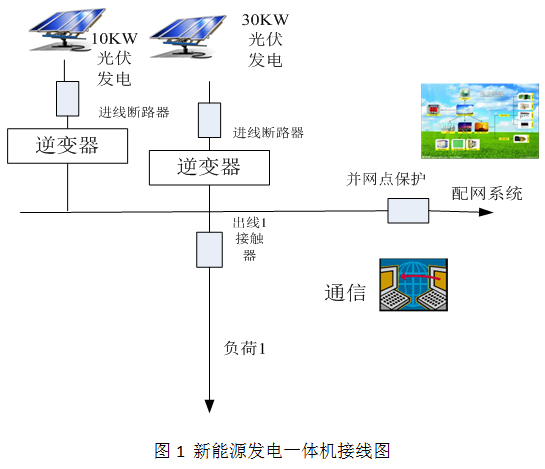

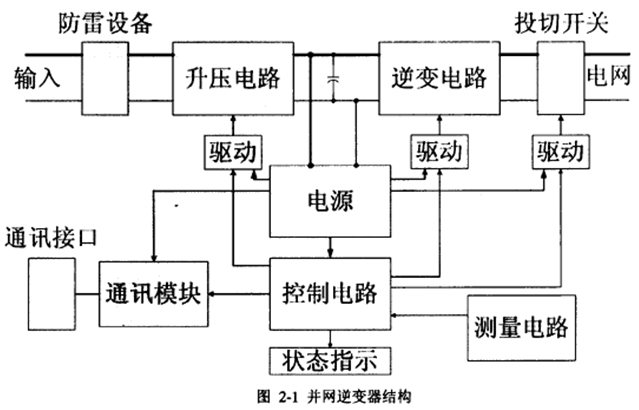

一、概述 本设备设计目标：研制高性价比、易于安装、便于使用的、以即插即用方式接入配电网的集逆变、保护、同期、通信为一体的新能源发电设备。 主要适用中小型电站和屋顶电站，低压型光伏发电系统，标准输出电压0.4kV。 产品序列： LSA-GF-10kW LSA-GF-30kW LSA-GF-50kW LSA-GF-100kW 还可以根据用户的需求，积木式拼接以满足用户容量的需求。 二、设备结构 2.1 设备构成 LSA-GF 新能源发电一体机含有进线断路器、逆变器、出线断路器、逆变器、并网点保护、表计、通信接口；10 kW新能源发电一体机含有进线断路器、逆变器、出线断路器、逆变器、表计、通信接口。 2.2 并网逆变器结构 并网逆变器控制器采用性能优良的32位DSP为核心器件的硬件平台，交流采样应用了精密霍尔传感器，IGB T采用原装英飞凌组件。性能优良的器件保证了整体设备的技术先进、可靠性高。
